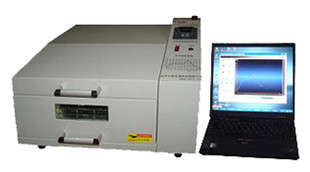

智能台式无铅回流焊机仿制克隆成功
为降低开发成本,帮助客户准确把握产品市场机会窗,及时推进产品上市,我司样机制作服务遵循PCB抄板与功能测试合一的最优化原则。尽量减少无铅回流焊机后续开发制作中因二次返工增加周期与成本,为客户带来最大效益。以下是我司近期仿制克隆成功的智能台式无铅回流焊机简介,供广大客户参考。
性能特点:
1、提供RS232通讯接口,更直观的监视程序的运行状态。
2、炉内胆采用加厚(与普通回流焊相比)8K镜面不锈钢材料,利用反射原理使炉内温度更均匀。
3、全封闭式设计,内置高效保温材料并有高效密封条,保温效果好,耐热耐腐蚀,易于清洁,有效降低功耗,节省电能。
4、专门排风通道,控制废气排放,绿色环保(可选配废气过滤装置)。
5、加热管有效加热长度达360mm。
6、采用抽屉式PCB板放置架,推拉平稳,大面积放置空间,适合不同尺寸和形状的PCB板的放置。
7、可完成CHIP,SOP,QFP,BGA等所有封装形式PCB板焊接。
8、可完成胶固化、PCB板老化、维修等多种工作。
9、开机即可立即投入生产。
10、工作效率高,一台焊机加一台手印台八小时可生产100片以上(每片100个元件),小尺寸的PCB可达数千片。
11、体积小重量轻,可放在办公台面上用,操作简单易学。启动总功率只有4.2kw,在设备运行稳定后只有1.2kw,单相220V照明电源,使用方便。
12、焊接过程可视化,是科研教学的最佳选择。
13、机器外形采用人性化设计,控制仪表盘采用斜面设计,更适合观察和操作。
14、温控仪表采用国外知名品牌ENVADA专门为我公司设计的多段控制仪表,该仪表能够完美的描绘焊锡膏的温度曲线。
15、独特的热风循环风道设计,使炉膛内的温度更均匀,从而焊接效果更好。
16、独特的冷却风道设计,使冷却速度达到焊接曲线的冷却要求(一般下降1~3度/秒),在机器后部有专门的废气排放接口。
技术参数:
运输方式:抽屉式;
PCB承载:耐高温透光托盘;
产品允许高度:70±5mm;
有效工作台面积:350×250mm;
控制方式:PID+计算机控制;
工控机:PIII(选配);
显示器:15"LCD(选配);
操作系统:Windows 2000/98(选配);
操作界面语言:中文(选配);
温区数目:单区多温段控制;
控温段数:1~128段,可根据实际需要选择设定;
控温方式:微电脑自动控温,SSR无触点输出;
控温范围:Max300℃,耐高温,适合高温焊料焊接;
加热方式:红外线+热风对流方式;
温度曲线:可设定1~8条温度曲线,每条曲线用16段控制;
控温精度:±2℃;
炉胆材料:采用8K镜面不锈钢材料;
加热管长度:360mm;
冷却方式:内置压缩机式冷风冷却;
温度下降斜率:1~4℃/sec;
冷却风道:独立的排风风道,标配外置排风接口;
松香回收位置及数量:排风口处选配松香回收装置1套;
整机规格 机体尺寸:L600×D460×H355mm;
额定电压:AC单相,220V,50Hz;
额定功率:4.8kw;
平均功率:1.8kw;
重量:45kg;
外部抽风口直径:90mm;
我司长期从事各类电子产品抄板、整机克隆、功能样机制作于调测、产品二次开发设计、PCB批量代工等服务。同时,我们会根据市场需求的变化和产品的更新换代,提升该产品的功能升级和扩展。不论您的项目大小,我们都竭诚为您提供一样优质抄板、克隆、仿制及技术指导服务,我们期待与广大客户真诚合作。
