汇天电动扭扭车PCB抄板二次开发解决方案

    随着国内智能交通设备的不断发展,大批智能代步产品如雨后春笋般迅速现世,如扭扭车则是其中较为热门的一款产品。应广大客户需求,汇天科技反向研究中心成功PCB抄板克隆一款扭扭车,并顺利完成PCB改板以及二次开发。
    目前,汇天科技在扭扭车的技术研发上已经成功设计出两款产品解决方案,以供客户自行挑选。

    汇天科技扭扭车产品解决方案优点:
    1、行驶中绝不断电
    2、杜绝充电充不进的现象
    3、全集成电路,具有短路保护功能
    4、安装简单方便效率高

    方案一:
    主副板,6052C陀螺仪,主板芯片ST32F103,两个副板芯片GD32F103
汇天电动扭扭车PCB抄板二次开发解决方案

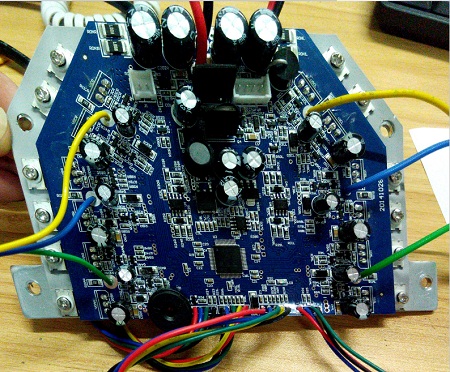

                                 主板

汇天电动扭扭车PCB抄板二次开发解决方案

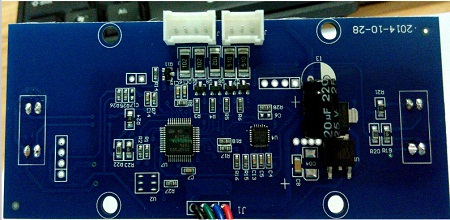

                                        副板


    方案二:
    双模,6050C陀螺仪,两个板子芯片均为GD32F103
汇天电动扭扭车PCB抄板二次开发解决方案

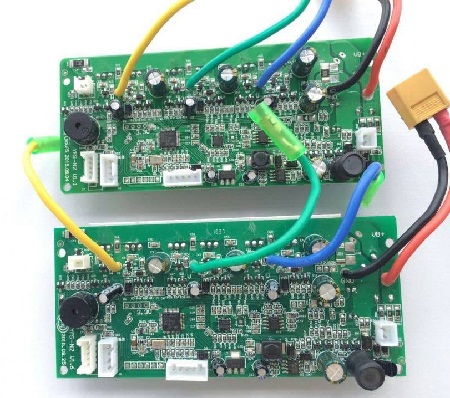

                                    双模

    技术参数:
    最高时速:12Km/h(时速达到8km/h开始逐步抬头,达到10km/h开始报警)
    最大承重:120kg
    最大电流:2边各15A
    电池容量:36V 4400毫安锂电池(原装进口三星电池)
    充电器电压:36V 2.0A
    灯光提示:转向灯,电量指示灯,踏板指示灯
    安全提示:低电量提示,超速提示,速度超过8码之后踏板逐渐上抬
    倾斜保护:前后均为80°超过80°时电机会停止运转
    低电量保护:电量剩余10%开启
    模式切换端口:SP--灰线(开关式,端口悬空为扭扭车状态,短接为S3模式,可调定位器起作用,中性点电压1.6V
    可调定位器通信为短线一侧,模式切换通信为长线一侧
